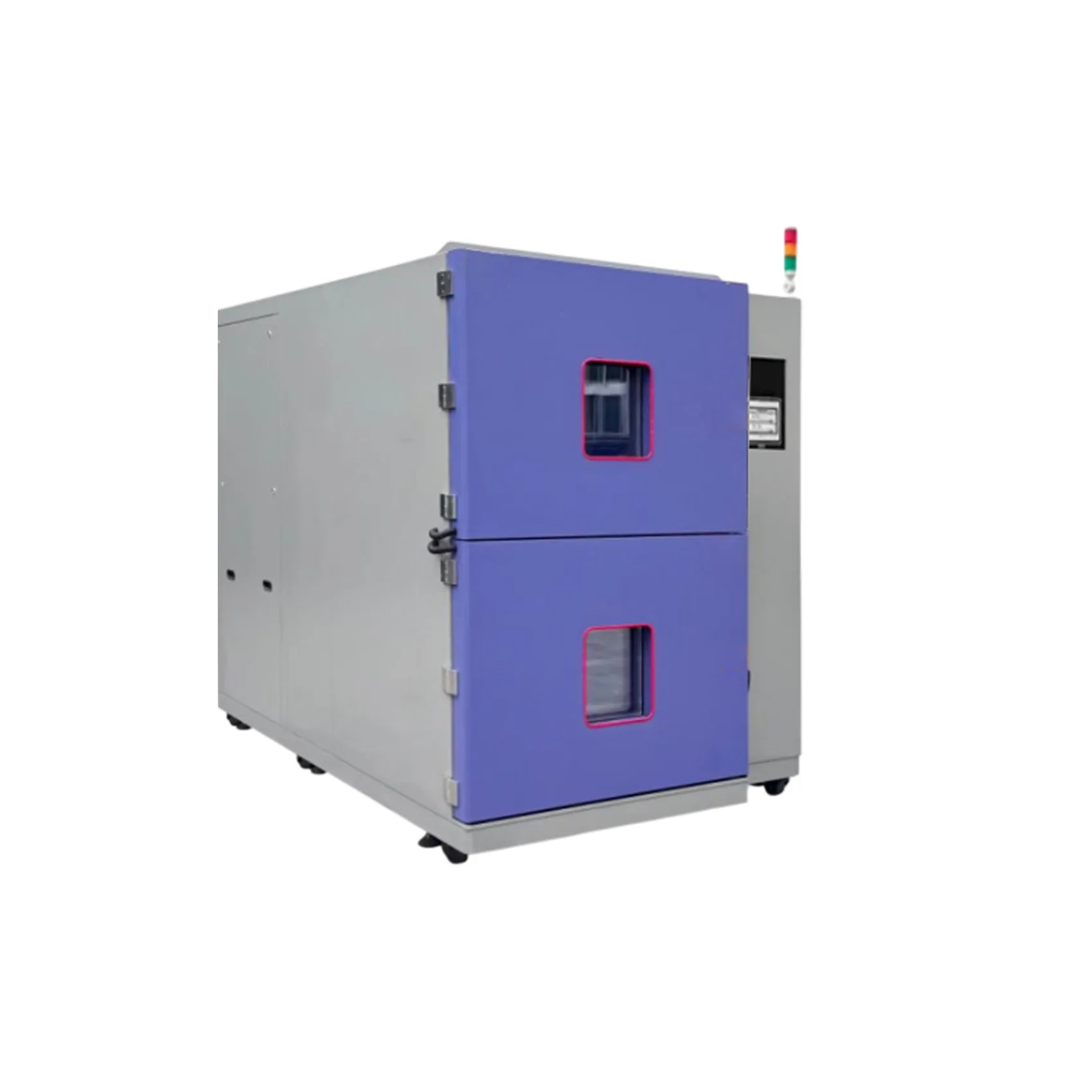

محفظه تست شوک حرارتی دو ناحیه‌ای پارس طب نوین مدل PTN TSC 400 | آزمون مقاومت در برابر تغییرات ناگهانی دما

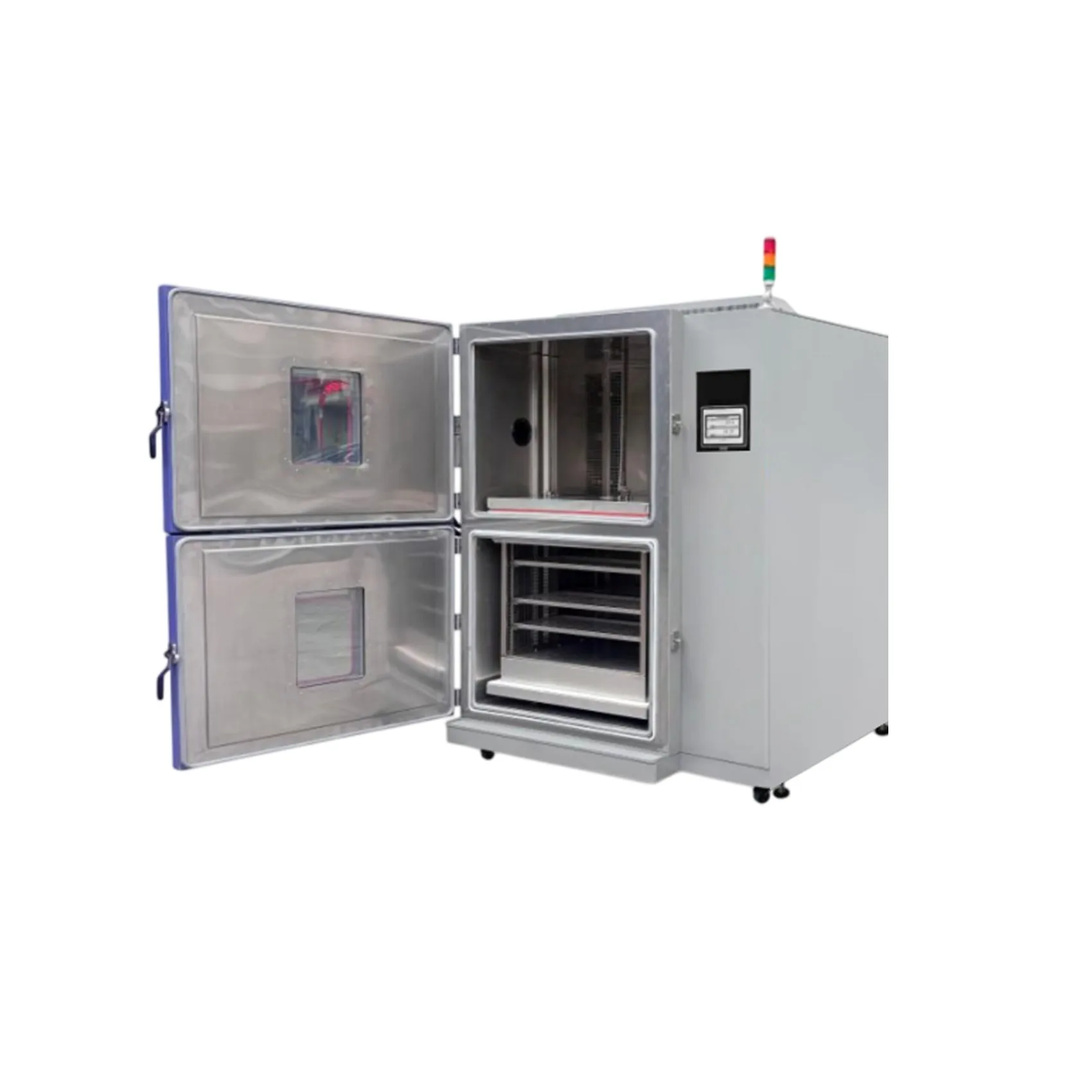

محفظه تست شوک حرارتی دو ناحیه‌ای پارس طب نوین مدل PTN TSC 400 یک سیستم آزمون محیطی است که برای شبیه‌سازی تغییرات ناگهانی و شدید دما (Thermal Shock) طراحی شده. این دستگاه از دو محفظه مجزای گرمایش (Hot Zone) و سرمایش (Cold Zone) تشکیل شده و نمونه‌ها را به وسیله یک سبد متحرک عمودی (Basket) بین این دو ناحیه جابه‌جا می‌کند. محدوده کاری این سیستم از ۴۰- تا ۱۰۰+ درجه سانتی‌گراد است و زمان انتقال سبد بین دو ناحیه حداکثر ۱۰ ثانیه به طول می‌انجامد. سبد با ابعاد ۷۰۰×۷۰۰×۸۰۰ میلی‌متر، توانایی حمل باری تا ۲۱۰ کیلوگرم را دارد. بدنه تمام استیل ۳۰۴، کنترلر PLC با قابلیت برنامه‌ریزی سیکلی، سیستم گرمایش گردش آب (ضد اشتعال) و سرمایش ترکیبی چیلر/هوای فشرده، این دستگاه را به گزینه‌ای مناسب برای آزمون‌های قابلیت اطمینان قطعات صنعتی و الکترونیکی تبدیل کرده است.

نگاهی به مهم‌ترین ویژگی‌های فنی و اجرایی

در این بخش، ویژگی‌هایی را مرور می‌کنیم که PTN TSC 400 را از یک محفظه معمولی متمایز می‌کند:

• ساختار دو ناحیه‌ای واقعی: وجود دو چمبر کاملاً مجزا برای گرما و سرما، امکان ایجاد شوک دمایی واقعی را فراهم می‌کند. برخلاف محفظه‌های تک‌محفظه‌ای که دما را به تدریج تغییر می‌دهند، اینجا نمونه به یک‌باره از محیط گرم به محیط سرد (یا برعکس) منتقل می‌شود.

• جابه‌جایی سریع و مطمئن سبد: سبد حمل نمونه با حرکت عمودی، در کمتر از ۱۰ ثانیه بین دو ناحیه جابجا می‌شود. سرعت بالا در انتقال، کلید اصلی یک تست شوک حرارتی معتبر است، چون هرچه تأخیر بیشتر باشد، نمونه فرصت پیدا می‌کند تا با محیط قبلی تبادل حرارتی کند و نتیجه تست از واقعیت دور می‌شود.

• ظرفیت بار بالا و فضای کافی: سبد با ابعاد ۷۰۰×۷۰۰×۸۰۰ میلی‌متر و گنجایش ۲۱۰ کیلوگرم، برای تست قطعات نسبتاً بزرگ یا تعداد زیادی نمونه کوچک به صورت هم‌زمان مناسب است. سه طبقه بودن سبد هم به چیدمان بهتر نمونه‌ها کمک می‌کند.

• دقت و یکنواختی دمایی قابل قبول: کنترلر PID با همکاری PLC دما را با نوسان و انحراف ۱± درجه سانتی‌گراد نگه می‌دارد و یکنواختی دما در نقاط مختلف هر چمبر نیز در همین حدود تضمین شده است. برای تست‌های استاندارد صنعتی، این سطح از پایداری دمایی کاملاً کافی است.

• گرمایش ایمن با سیرکولاسیون آب: محفظه گرمایشی به جای المنت‌های مستقیم در معرض هوا، از گردش آب گرم در اطراف چمبر برای انتقال حرارت استفاده می‌کند. این رویکرد ریسک اشتعال را در صورت وجود بخارات قابل اشتعال به شدت پایین می‌آورد و ایمنی را بالا می‌برد.

• سرمایش ترکیبی برای راندمان بهتر: سیستم برودتی فقط به چیلر متکی نیست؛ تزریق هوای سرد فشرده نیز به گردش کندانسور کمک می‌کند تا چمبر سریع‌تر و یکنواخت‌تر به دمای پایین برسد.

• ایمنی چندلایه: از آژیر هشدار صوتی در صورت عبور دما از حد مجاز، قطع خودکار سیستم حرارتی، و دکمه توقف اضطراری (STOP) گرفته تا دمپر تخلیه بخارات، همه چیز برای محافظت از کاربر و نمونه در نظر گرفته شده است.

• جنس مرغوب بدنه: تمام سطوح داخلی و خارجی از استیل ۳۰۴ ساخته شده که مقاومت خوبی در برابر خوردگی، رطوبت و تغییرات دمایی دارد و تمیز کردن آن ساده است.

• قابلیت اجرای برنامه‌های چندمرحله‌ای: اپراتور می‌تواند سیکل‌های تست طولانی و چندمرحله‌ای را تعریف کند و داده‌های دما را ثبت، ذخیره و منتقل نماید. این قابلیت برای تست‌های قابلیت اطمینان که گاهی صدها سیکل طول می‌کشند، حیاتی است.

مشخصات فنی در یک نگاه

جدول زیر تصویر کاملی از مشخصات کلیدی محفظه شوک حرارتی PTN TSC 400 ارائه می‌دهد:

این دستگاه برای چه کسانی و چه آزمون‌هایی مناسب است؟

PTN TSC 400 عمدتاً برای آزمایشگاه‌هایی مفید است که با قطعات صنعتی یا الکترونیکی سروکار دارند و باید رفتار آن‌ها را در مواجهه با تغییرات ناگهانی دما بسنجند:

• صنایع الکترونیک و مخابرات: تست شوک حرارتی بردهای مدار چاپی (PCB)، قطعات نیمه‌هادی، خازن‌ها، اتصالات لحیم‌کاری شده و نمایشگرها طبق استانداردهایی مثل MIL-STD-883 یا JESD22.

• خودروسازی و قطعه‌سازی: ارزیابی دوام قطعات پلیمری داشبورد، سنسورها، چراغ‌ها و اتصالات در برابر تغییر سریع دما (مثلاً خروج خودرو از پارکینگ گرم به محیط سرد).

• صنایع هوافضا و دفاعی: شبیه‌سازی شرایط دمایی شدید که تجهیزات در ارتفاع بالا یا در هنگام ورود به جو تجربه می‌کنند.

• تولیدکنندگان پلاستیک و کامپوزیت: بررسی ترک‌خوردگی ناشی از تنش‌های حرارتی، جداشدگی لایه‌ها (Delamination) و تغییر رنگ در اثر شوک دمایی.

• آزمایشگاه‌های کنترل کیفیت (QC/QA): انجام آزمون‌های سیکلی طولانی‌مدت برای تأیید قابلیت اطمینان محصول قبل از عرضه به بازار.

• تولیدکنندگان شیشه و سرامیک: تست مقاومت در برابر شوک حرارتی (Thermal Shock Resistance) که یک پارامتر کلیدی در این صنایع است.

اگرچه محدوده دمایی این دستگاه (۴۰- تا ۱۰۰+) برای بسیاری از کاربردهای صنعتی و الکترونیکی کافی است، اما اگر نیاز به دماهای خیلی بالاتر (مثلاً ۲۰۰+) یا خیلی پایین‌تر (مثلاً ۸۵-) دارید، باید به دنبال مدل‌های با ظرفیت حرارتی بیشتر باشید.

نکات مهم در نصب، راه‌اندازی و استفاده

این دستگاه با وزن حدود ۱.۳ تن، یک تجهیز سنگین آزمایشگاهی است و نصب آن نیازمند دقت است:

• جانمایی و فونداسیون: دستگاه را روی سطحی کاملاً تراز و مقاوم نصب کنید. از چرخ‌ها برای جابجایی اولیه استفاده کنید و سپس پایه‌های ثابت را برای پایداری کامل تنظیم نمایید.

• تأسیسات مورد نیاز: از قبل برای تأمین برق سه‌فاز (با توجه به توان چیلر و هیتر)، آب برای سیستم گرمایش و هوای فشرده (برای سیستم سرمایش کمکی) برنامه‌ریزی کنید.

• تهویه مناسب: بخارات و گازهای احتمالی داخل محفظه از طریق دمپر تخلیه می‌شوند. بهتر است خروجی دمپر به یک هود آزمایشگاهی یا کانال تهویه مناسب متصل باشد.

• آماده‌سازی نمونه‌ها: نمونه‌ها را به گونه‌ای روی سبد بچینید که جریان هوا (یا انتقال حرارت) به همه آن‌ها به طور یکنواخت برسد. از انباشتن بیش از حد نمونه‌ها روی یکدیگر خودداری کنید.

• برنامه‌ریزی سیکل‌ها: با استفاده از کنترلر PLC، پروفایل دمایی دلخواه خود را تعریف کنید. از قابلیت ثبت و ذخیره اطلاعات برای مستندسازی آزمون‌ها استفاده کنید.

• بازرسی دوره‌ای: لاستیک‌های آب‌بندی درب‌ها، مسیر گردش آب گرم و سیستم چیلر را به طور منظم بررسی کنید تا راندمان حرارتی دستگاه افت نکند.

پرسش‌های رایج

سوال: فرق شوک حرارتی دو ناحیه‌ای با تک‌ناحیه‌ای چیست؟

در مدل تک‌ناحیه‌ای، دما در یک محفظه واحد با سرعت بالا تغییر می‌کند. در مدل دو ناحیه‌ای (مثل PTN TSC 400)، نمونه از یک محفظه گرم به یک محفظه سرد به صورت فیزیکی منتقل می‌شود و شوک دمایی بسیار واقعی‌تر و سریع‌تری را تجربه می‌کند.

سوال: چرا در سیستم گرمایش از آب استفاده شده است؟

استفاده از سیرکولاسیون آب به جای المنت‌های فلزی که مستقیم در معرض هوای محفظه قرار می‌گیرند، ریسک اشتعال را به شدت کاهش می‌دهد، به خصوص اگر در تست، بخارات قابل اشتعال آزاد شود.

سوال: آیا ابعاد سبد برای قطعات بزرگ کافی است؟

سبد ۷۰۰×۷۰۰×۸۰۰ میلی‌متری فضای مناسبی برای بسیاری از قطعات صنعتی و الکترونیکی فراهم می‌کند. با این حال، پیش از خرید، حتماً ابعاد بزرگ‌ترین نمونه خود را با این ابعاد مقایسه کنید.

سوال: مصرف برق دستگاه چقدر است؟

در جدول مشخصات، توان الکتریکی به وضوح ذکر نشده، اما با توجه به حضور چیلر، هیتر و سیستم‌های کنترل، این دستگاه نیازمند برق سه‌فاز صنعتی است. برای اطلاع از توان دقیق، با شرکت سازنده تماس بگیرید.

سوال: آیا می‌توان شیب دمایی (Ramp) هم اعمال کرد یا فقط شوک ناگهانی انجام می‌شود؟

بله، کنترلر PID/PLC قابلیت تغییر شیب دمایی دلخواه را دارد. بنابراین علاوه بر شوک ناگهانی، می‌توانید تست‌های سیکلی با تغییر تدریجی دما را نیز روی همین دستگاه اجرا کنید.

محفظه تست شوک حرارتی PTN TSC 400 از پارس طب نوین، با طراحی دو ناحیه‌ای، جابجایی سریع ۱۰ ثانیه‌ای سبد و ظرفیت بار ۲۱۰ کیلوگرمی، ابزاری جدی برای آزمون‌های قابلیت اطمینان و کنترل کیفیت در صنایع الکترونیک، خودرو و پلیمر است. گرمایش مبتنی بر آب گرم و سرمایش ترکیبی چیلر/هوای فشرده هم نشان می‌دهد که در طراحی آن، به ایمنی و راندمان توأمان توجه شده است. اگر به دنبال یک دستگاه ایرانی با مشخصات فنی قابل قبول و بدنه مقاوم استیل هستید، این مدل ارزش بررسی و استعلام قیمت را دارد.

برای دریافت کاتالوگ کامل، استعلام قیمت روز و مشاوره در خصوص ابعاد سبد و ظرفیت سرمایشی/گرمایشی، همین حالا با کارشناسان فنی تماس بگیرید.
