دستگاه چکش اشمیت (Schmidt Hammer): ابزار غیرمخرب برای ارزیابی مقاومت بتن

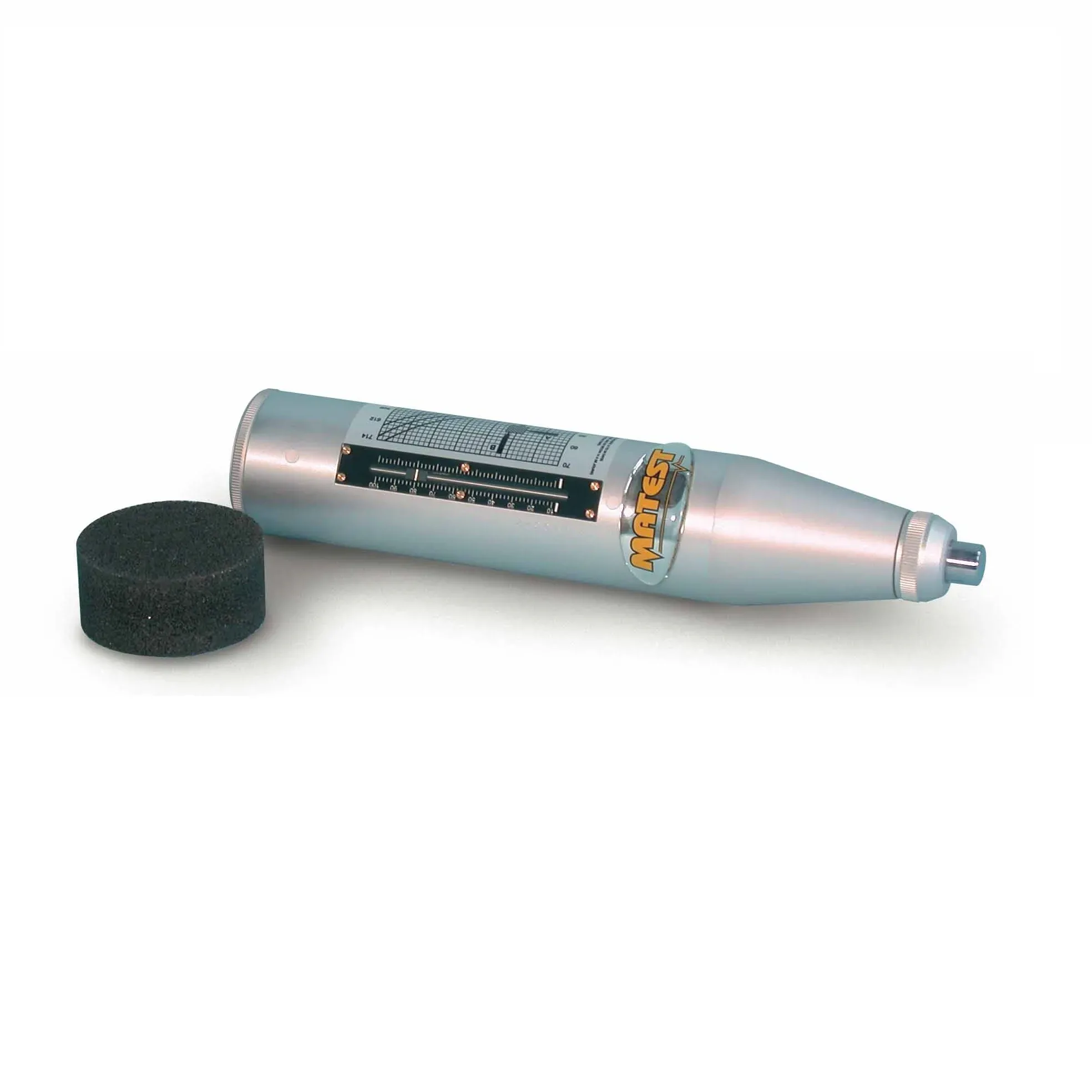

دستگاه چکش اشمیت Matest مدل C380 یکی از پرکاربردترین تجهیزات آزمایشگاهی و کارگاهی در صنعت ساخت‌وساز است که برای تعیین مقاومت نسبی بتن به روش غیرمخرب (NDT) استفاده می‌شود. این ابزار مکانیکی با اندازه‌گیری بازتاب نیروی ضربه، اطلاعاتی درباره سختی و مقاومت سطحی بتن ارائه می‌دهد. استفاده از چکش اشمیت سریع، ساده و بدون نیاز به تخریب سازه است، و به همین دلیل در پروژه‌های عمرانی، نظارت و تعمیرات کاربرد گسترده‌ای دارد.
کاربردهای اصلی چکش اشمیت
-
برآورد مقاومت فشاری بتن در محل پروژه
-
کنترل کیفیت بتن در ساختمان‌های تازه‌ساز یا قدیمی
-
ارزیابی سازه‌های بتنی مانند پل، تونل، سد، مخازن و فونداسیون‌ها
-
تشخیص یکنواختی بتن در نقاط مختلف سازه
-
تحلیل دوام و عمر مفید احتمالی سازه‌های بتنی
نحوه عملکرد دستگاه چکش اشمیت
زمانی که پیستون فنردار دستگاه به سطح بتن برخورد می‌کند، انرژی مشخصی منتقل می‌شود. سپس، مقدار برگشت پیستون (عدد بازتاب یا Rebound Number) توسط مقیاس درج‌شده روی دستگاه ثبت می‌شود. این عدد با مقاومت فشاری تقریبی بتن (برحسب مگاپاسکال یا کیلوگرم بر سانتی‌متر مربع) رابطه مستقیم دارد و از طریق جدول‌های مرجع قابل تبدیل است.
انواع چکش اشمیت
-
نوع N (معمولی): مناسب برای بتن با مقاومت متوسط تا بالا
-
نوع L (کم‌انرژی): برای نمونه‌های نازک یا حساس (مانند ملات یا قطعات پیش‌ساخته)
-
نوع M (پرقدرت): برای بتن‌های با چگالی بالا یا سنگ‌های سخت
-

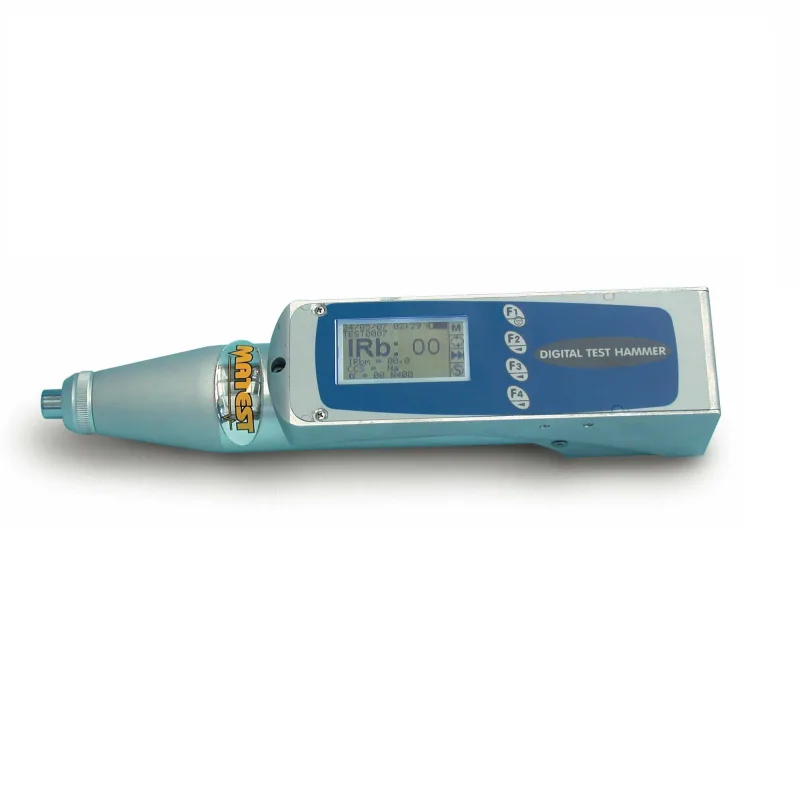

چکش اشمیت دیجیتال: مجهز به صفحه‌نمایش و قابلیت اتصال به نرم‌افزار تحلیل داده
ویژگی‌های مهم دستگاه
-
بدنه مقاوم آلومینیومی یا استیل
-
فنر کالیبره‌شده با طول عمر بالا
-
مقیاس خوانایی بالا (در مدل‌های آنالوگ و دیجیتال)
-
دقت اندازه‌گیری در بازه‌ی وسیع دمایی و محیطی
-
قابلیت ذخیره و گزارش‌گیری از داده‌ها در مدل‌های دیجیتال
استانداردهای بین‌المللی مرتبط
-
ASTM C805: روش آزمون غیرمخرب با چکش بازتابی
-
EN 12504-2: آزمون چکش اشمیت در بتن
-
IS 13311 (Part 2): روش‌های آزمون غیرمخرب بتن
-
توصیه می‌شود برای دقت بیشتر، نتایج چکش اشمیت همراه با آزمون‌های دیگر مانند آلتراسونیک بتن یا کرگیری بررسی شوند.
مزایای استفاده از چکش اشمیت
-
غیرمخرب بودن و حفظ کامل ساختار سازه
-
سرعت بالا در ارزیابی میدانی و تحلیل آنی
-
کاربری آسان بدون نیاز به اپراتور متخصص
-
مناسب برای تحلیل سریع نقاط مشکوک در سازه
-
اقتصادی و قابل حمل برای انواع پروژه‌های عمرانی
نکات مهم در استفاده صحیح
-
سطح بتن باید صاف، خشک و بدون آلودگی باشد
-
در هر نقطه حداقل 10 ضربه زده شده و میانگین گرفته شود
-
از زوایای متفاوت استفاده شود و تصحیح زاویه انجام گیرد
-
از جدول‌های مرجع و نرم‌افزارهای تحلیل استفاده شود
نتیجه‌گیری
چکش اشمیت یکی از بهترین ابزارهای غیرمخرب برای تخمین سریع مقاومت بتن در محل است. این دستگاه با دقت بالا و کاربری ساده، به مهندسان امکان می‌دهد که وضعیت سازه را بدون تخریب بررسی کرده و تصمیم‌گیری آگاهانه‌تری در خصوص نگهداری یا بازسازی سازه‌ها اتخاذ کنند.
